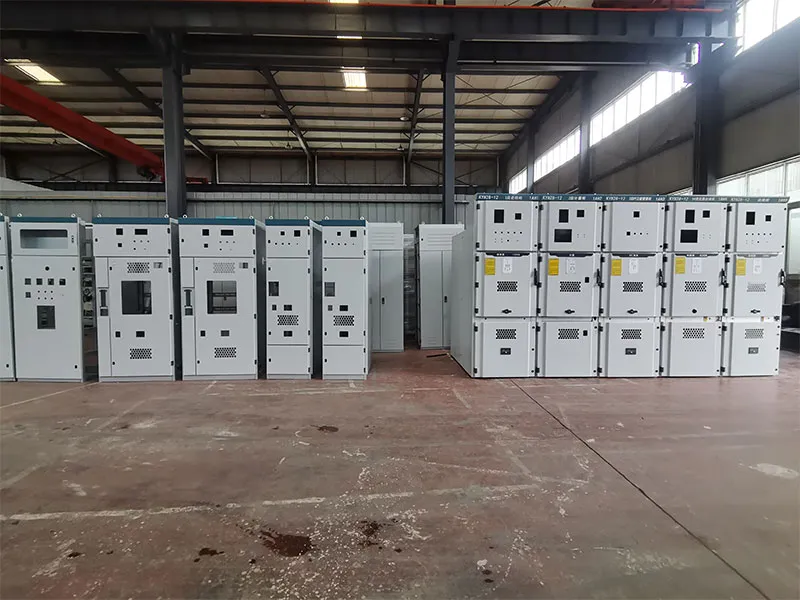

Корпус KYN28-12 (класс напряжения 10 кВ)

1. Тележка выключателя не вдвигается/не выдвигается

Описание проблемы:
Наблюдается заедание при перемещении тележки между испытательным и рабочим положением либо полная невозможность ее перемещения.

Основные причины:
Не снята механическая блокировка: выключатель находится во включенном положении (действует блокировка от несанкционированного включения) либо заземляющий разъединитель не отключен. Заедание механизма защитных шторок: деформация верхней и нижней защитных шторок в камере выключателя, смещение тяг или несовпадение по высоте направляющих с обеих сторон. Плохой контакт авиационного разъема: авиационный разъем между тележкой и корпусом шкафа не обеспечен надежным соединением.

Порядок решения:
Убедиться, что выключатель отключен (индикатор включения погас), перевести заземляющий разъединитель в положение "Отключено" и зафиксировать его. Проверить, вернулись ли защитные шторки в исходное положение. При наличии заедания допускается незначительно отрегулировать длину тяг или выровнять высоту направляющих. Повторно подключить авиационный разъем, убедиться в отсутствии деформации контактных штырьков и в плотности их соединения.

2. Невозможно включить выключатель в шкафу

Описание проблемы:
Не удается осуществить включение выключателя ни дистанционно/электрически, ни вручную, либо выключатель немедленно отключается после включения.

Основные причины:
Неисправность вторичной цепи: отсутствует питание цепей управления, перегорел предохранитель или сгорела катушка включения (сопровождается характерным запахом или задымлением).
Срабатывание защитных устройств: не сброшены защиты от перегрузки по току, газовая защита и др., либо нагрузка превышает номинальную мощность.
Невыполнение условий блокировки: не снята электрическая блокировка между секционным и вводным шкафами, либо тележка выключателя не заведена в рабочее положение.

Порядок устранения:
Проверить индикаторы на панели управления: при отсутствии свечения восстановить питание цепей управления и заменить предохранители.
Произвести сброс защитных устройств: проверить индикацию неисправностей на устройствах защиты, устранить короткие замыкания и перегрузки в линиях, после чего выполнить сброс.
Проверить катушку включения: измерить сопротивление катушки мультиметром - при бесконечно высоком сопротивлении заменить катушку, избегая многократных попыток включения во избежание повторного перегорания.

3. Появление аномальных шумов и разрядов в рабочем режиме

Внешние проявления:
В шкафу слышны шипящие звуки или треск, сопровождающиеся почернением изоляторов.

Ключевые причины:
Повреждение вакуумной дугогасительной камеры: снижение уровня вакуума приводит к внутренним разрядам, на внешней поверхности камеры видны черные пятна.
Загрязнение изоляторов: скопление пыли на поверхности и увлажнение вызывают поверхностные разряды.
Неисправность измерительных трансформаторов: ослабление крепления магнитопроводов ТТ/ТН или старение изоляции, создающее электромагнитные шумы при работе.

Меры по устранению:
Немедленно отключить питание для осмотра: заменить повреждённую вакуумную дугогасительную камеру, очистить или заменить загрязнённые изоляторы.
Провести диагностику трансформаторов: при локализации источника шума в ТТ/ТН выполнить замену с обязательной последующей поверкой точности измерений после обесточивания.

Низковольтное распределительное устройство выдвижного типа GCS

1. Невозможно вдвинуть или зафиксировать выдвижной блок

Проявление проблемы:
Выдвижной блок заедает при перемещении между положениями "Испытание" и "Включено" или не фиксируется в нужном положении.

Основные причины:
Срабатывание механической блокировки: дверца выдвижного блока не закрыта или рукоятка управления не установлена в положение "Отключено".
Неисправность механизма вдвигания: износ поворотного механизма вдвигания, деформация направляющих выдвижного блока или наличие посторонних предметов, вызывающих заедание.
Несоответствие размеров: нестандартный выдвижной блок не соответствует модульной сетке шкафа (E=20 мм).​

Порядок решения:
Отключить блокировку: закрыть дверцу выдвижного блока, повернуть рукоятку в положение "Отключено", после чего вдвигать блок.
Проверить механизм: очистить направляющие от посторонних предметов, смазать шестерни механизма вдвигания; деформированные компоненты подлежат замене.
Проверить спецификации: убедиться, что выдвижной блок имеет стандартный размер 1/2, 1 или 2 единицы для обеспечения взаимозаменяемости.

2. Перегрев или оплавление вертикальной шины

Проявление проблемы:
Появление запаха гари внутри шкафа, аномальное повышение температуры в отсеке шин, почернение в местах соединений вертикальной шины.

Основные причины:
Ослабление соединений: плохой контакт между вертикальной шиной и штекерами выдвижного блока, длительное протекание высокого тока приводит к увеличению переходного сопротивления.
Режим перегрузки: ток в цепи превышает номинальное значение шины (максимальный ток на блок составляет 400 А).
Нарушение защиты: повреждение огнестойкой функциональной панели, воздействие дуги на открытую шину.

Порядок решения:
Работы проводить при отключенном питании: затянуть соединения шин, обработать контактные поверхности наждачной бумагой и нанести токопроводящую пасту.
Скорректировать нагрузку: контролировать ток в цепи, распределить перегруженную нагрузку на другие блоки.
Восстановить защиту: заменить поврежденную огнестойкую функциональную панель, обеспечить надежную изоляцию шин.

3. Срабатывание защиты из-за плохого охлаждения шкафа

Проявление проблемы:
В условиях высокой температуры окружающей среды автоматический выключатель часто срабатывает из-за активации тепловой защиты.

Основные причины:
Нарушение вентиляции: вентиляционные отверстия в верхней и нижней части шкафа заблокированы, что нарушает естественную конвекцию воздуха.
Высокая плотность блоков: количество выдвижных блоков в одном шкафу превышает допустимое (более 22 блоков размером 1/2 единицы), недостаточно пространства для отвода тепла.
Концентрация нагрузки: несколько мощных выдвижных блоков сгруппированы в одной зоне.

Порядок решения:
Восстановить вентиляцию: убрать предметы, блокирующие вентиляционные отверстия, обеспечить свободное прохождение воздушного потока снизу вверх.
Оптимизировать компоновку: распределить высоконагруженные выдвижные блоки для уменьшения локального скопления тепла.
Установить дополнительное охлаждение: добавить осевые вентиляторы в отсек шин, включать их при температуре окружающей среды выше +40°C.

Низковольтное распределительное устройство стационарного типа GGD

1. Невозможно взвести автоматический выключатель после срабатывания

Проявление проблемы:
После отключения из-за перегрузки или короткого замыкания рукоятку автоматического выключателя невозможно вернуть в положение «Включено».

Основные причины:
Защита не сброшена: тепловой расцепитель внутри литого выключателя не остыл, или механизм взвода стационарного выключателя не разблокирован.
Заедание механизма: вибрация вызвала смещение механизма управления стационарно установленного выключателя.
Неисправность линии: в нижестоящей цепи сохраняется короткое замыкание или утечка на землю, что вызывает постоянную блокировку защиты.

Порядок решения:
Ожидание сброса: тепловой расцепитель требует 5-10 минут для остывания; стационарный выключатель требует ручного сброса энергии взвода.
Проверка механизма: ослабить крепежные болты выключателя, слегка отрегулировать положение для обеспечения свободного хода механизма, затем затянуть болты заново.
Проверка линии: с помощью мультиметра проверить изоляцию нижестоящей цепи, устранить неисправности (короткое замыкание, утечка).

2. Затрудненный монтаж главной шины или плохой контакт

Проявление проблемы:
Несовпадение при соединении главной шины в верхней части шкафа, нагрев в местах соединения шин во время работы.

Основные причины:
Недостаточная точность изготовления шкафа: деформация при сварке привела к смещению монтажных отверстий для шин (модуль 20) в верхней части.
Неправильный выбор шин: сечение не соответствует номинальному току (максимум 3150 А), или радиус изгиба слишком мал.
Недостаточное затягивание: момент затяжки болтов недостаточен, что приводит к ослаблению соединений при длительной эксплуатации.

Порядок решения:
Регулировка шкафа: ослабить крепежные болты верхней крышки, выровнять положение монтажных отверстий, затем надежно зафиксировать.
Проверка шин: выбрать шины, соответствующие току нагрузки; при изгибе обеспечивать минимальный радиус (для медной шины ≥ 2-кратной ширины).
Нормированное затягивание: использовать динамометрический ключ для затягивания соединений с стандартным моментом (для болта M12 ≈ 45 Н·м).

3. Недостаточная степень защиты приводит к скоплению пыли или проникновению влаги

Проявление проблемы:
Сильное скопление пыли на поверхностях компонентов внутри шкафа; отключения из-за утечки тока во влажной среде.

Основные причины:
Нарушение герметичности: старение уплотнителя дверцы шкафа, или степень защиты вентиляционных отверстий (по умолчанию IP30) не соответствует условиям эксплуатации.
Ошибки монтажа: шкаф установлен не вертикально, вода скапливается на верхней поверхности и просачивается через зазоры.

Порядок решения:
Повышение степени защиты: заменить старый уплотнитель, установить пылезащитные сетки на вентиляционные отверстия; для влажных сред возможно повышение до IP40.
Правильный монтаж: выровнять шкаф по вертикали; установить защитный козырек на верхнюю часть (для уличной установки выбирать соответствующее исполнение).
